なぜ精密な締結には高品質の小ねじエンジニアリングが必要なのでしょうか?

現代の製造および組立ラインでは、留め具の選択が構造の完全性、耐振動性、長期信頼性を直接決定します。あらゆるネジ留め具の中で、小ねじ金属同士の用途、電子デバイス、自動車アセンブリ、および産業機械における安全な接合のための基本コンポーネントとして際立っています。エンジニアは、一貫したトルク、高い引張強度、耐食性を備えたファスナーを常に求めています。業界が軽量設計と高密度アセンブリに向けて進化するにつれて、地味なネジ付きファスナーも大幅な革新を受けてきました。この記事では、ねじ技術の重要な側面、応用分野、品質ベンチマーク、および専門メーカーが先進的な三角形セルフロック ソリューションでこの分野にどのように貢献しているかを探ります。

産業組立における役割の定義

木ネジやタッピンネジとは異なり、従来の小ねじ確実な接合を形成するには、事前にネジ穴またはタップ穴が必要です。これらのファスナーは通常、ねじ付きインサート、ナット、またはタップ付きコンポーネントに直接打ち込まれ、相手部品を損傷することなく正確なクランプ力を確保します。用途は、航空宇宙パネルから家庭用電化製品の筐体、重機から精密な計器に至るまで多岐にわたります。機械的特性 (耐荷重、降伏強度、硬度) は、ISO、DIN、ANSI などの国際規格に基づいて標準化されています。適切に設計されたネジにより、組み立て時間が短縮され、動的な負荷による緩みが防止され、メンテナンスのスケジュールが簡素化されます。生産ラインが自動化されるにつれて、ヘッドの形状、ねじ山の形状、めっきの厚さの一貫性は交渉の余地のないものになります。

信頼性の高い締結性能を定義する重要なパラメータ

ねじ付きファスナーのパフォーマンスは、相互作用するいくつかの変数に依存します。以下は、産業用途の選択に影響を与える特性の比較概要です。

ファスナーが高湿度環境や周期的な負荷の下で機能しなければならない場合、これらのパラメータはさらに重要になります。現在、多くのエンジニアは、追加の接着剤やナイロン パッチを使用せずに応力を均等に分散し、回転による緩みを防止する三角形ベースのセルフロックねじ山形状を指定しています。この進化により、従来のネジがスマートな締結要素に変わります。

画期的な進歩: ネジ付きファスナーの三角形セルフロック技術

従来の丸ねじは側面間の摩擦に依存しており、振動や熱膨張によって劣化する可能性があります。三角形のセルフロック形状により、非円形のねじ山プロファイル (通常は 3 つのローブ) が導入され、標準の雌ねじと噛み合うときに連続的な半径方向の干渉が生じます。この設計には、工学的にいくつかの利点があります。まず、ワッシャー、接着剤、ナイロンインサートなどの追加のロック要素が不要になり、在庫と組み立てが合理化されます。第 2 に、変形したネジ山や接着剤ベースのロックとは異なり、三角形のローブ構成により、複数の取り付けサイクルにわたって支配的なトルクが維持され、再利用可能になります。第三に、弾性変形ゾーンがピーク応力を吸収し、ステンレス鋼またはアルミニウム部品のねじのかじりを防止し、剥離のリスクを軽減します。第 4 に、エンジニアは過剰なトルクを加えることなく予測可能な予荷重を達成し、ジョイントの疲労寿命を向上させます。この技術は、メンテナンスサイクルが長く、再締め付けが制限されている電子シャーシ、自動車センサー、医療機器、重量輸送機器に特に有益です。に適用すると、小ねじシリーズの三角形のセルフロック形状は、ファスナーを基本的な商品からパフォーマンスが重要なコンポーネントに引き上げます。

厳しい環境向けの材料選択と表面エンジニアリング

ベースマテリアルは、あらゆるファスナーの機械的エンベロープを定義します。炭素鋼、ステンレス鋼 (オーステナイト系およびマルテンサイト系)、真鍮、高張力合金鋼は、それぞれ異なる荷重と腐食要件に対応します。ステンレス鋼 A2 (304) および A4 (316) は海洋または化学環境で優れた耐性を発揮し、亜鉛ニッケルメッキを施した中炭素鋼は自動車のボンネット下の用途にコスト効率が優れています。材料を超えて、表面工学は決定的な役割を果たします。電気めっき亜鉛は犠牲的な保護を提供しますが、高硬度のファスナーの場合は慎重な水素脆化の緩和が必要です。ジオメットまたはダクロメット コーティングは、高い耐食性と優れた熱安定性を備え、屋外の電気キャビネットに適しています。リン酸塩およびオイル仕上げは、オイル潤滑が存在する内部エンジン部品では一般的です。黒色酸化膜は寸法変化を最小限に抑え、装飾または中程度の屋内用途に使用されます。高応力接合部の場合、熱処理後にショットピーニングまたはねじ転造を行うと、疲労強度がさらに向上します。原材料の検査から最終的なコーティングの厚さ測定まで、あらゆる段階を管理するメーカーは、各バッチが必要な締め付け特性を確実に満たしていることを保証します。品質管理に対するこの総合的なアプローチは、組立ラインの稼働時間と保証請求に直接影響します。

ねじ付きファスナーを指定する際のよくある間違い

経験豊富な設計エンジニアでも、微妙だが重要な詳細を見落とすことがあります。次の表は、頻繁に発生するエラーとその結果、および推奨される予防策の概要を示しています。

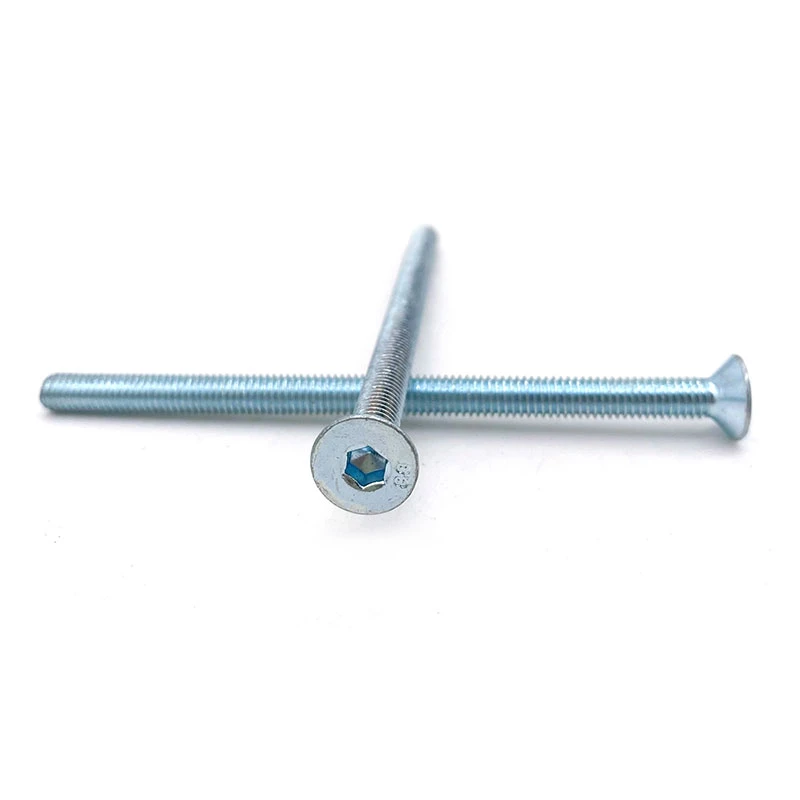

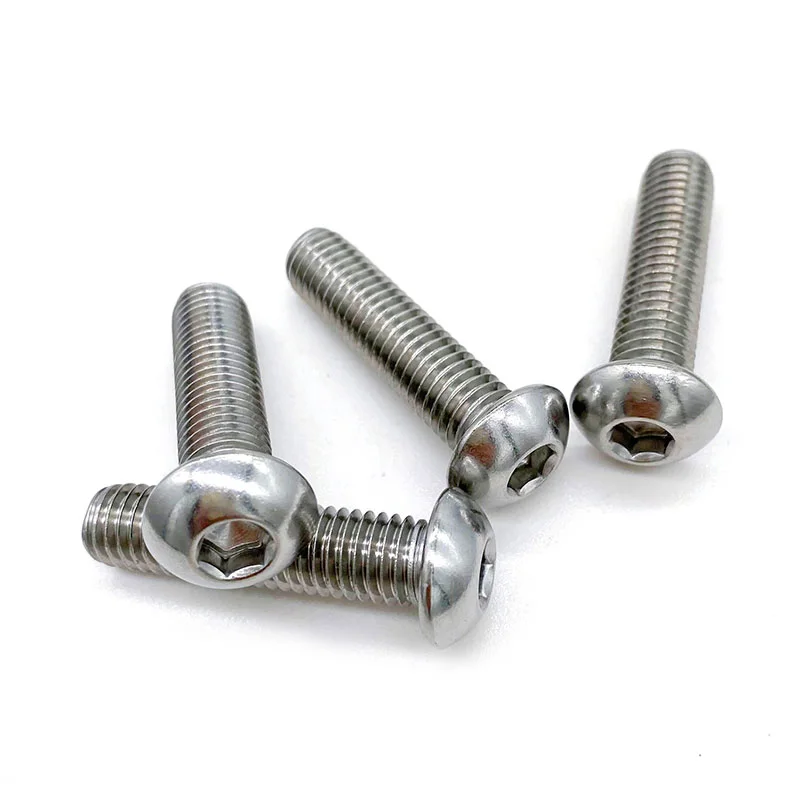

このような間違いを回避するには、設計、調達、およびファスナー エンジニアリング チーム間の緊密な協力が必要です。また、完全な寸法レポート、プロセス管理文書、および材料証明書を提供するサプライヤーも必要です。これは、平頭、なべ頭、トラス頭、ソケット キャップなど、標準以外の長さまたは頭のスタイルを持つカスタマイズされたネジのバリエーションに特に当てはまります。

注目のアプリケーション: 自動車、電子機器、重機

自動車分野では、エンジン ブロック アセンブリからインテリア トリム パネルに至るまで、車両ごとに何千ものファスナーが使用されています。セルフロック小ねじ振動の激しいオルタネーターブラケット、ターボチャージャーヒートシールド、トランスミッションハウジングなどに不可欠です。電気自動車のバッテリー トレイには、アルミニウムとスチールのコンポーネント間の腐食を避けるために、電気的適合性が制御された高強度の留め具も必要です。家庭用電化製品では、小型化によりネジ径が 2 ミリメートル未満の高精度マイクロネジの必要性が高まっています。これらの小さな留め具は、繊細なプラスチックやマグネシウムのハウジングを剥がすことなく、安定したトルクを提供する必要があります。ハイエンドのラップトップ、スマートフォン、ドローンは、構造的剛性を確保するためにこのようなマイクロファスナーに依存しています。一方、農業機械、掘削機、鉄道車両などの重機には、非常に高い引張強度を備えた大径ネジが必要であり、多くの場合、特性クラスは 10.9 または 12.9 です。すべてのセクターに共通するのは、何千サイクルまたは何年もの暴露にわたって再現可能で信頼性の高いパフォーマンスの要件です。したがって、現代のファスナー メーカーは、不良率を 100 万分の 1 未満に維持するために、高度な冷間圧造技術、CNC ねじ転造、および自動光学選別に投資する必要があります。

ファスナー生産における品質保証体制とトレーサビリティ

ファスナーの各バッチがエンジニアリング仕様を満たしていることを保証するために、評判の良いメーカーは多層的な品質管理を実装しています。入荷した原材料の検証には、合金組成のスペクトル分析と線材の引張試験が含まれます。工程内制御では、ヘッディングブロー力、ねじ転造パラメータ、熱処理温度の均一性、およびコーティングの厚さをカバーします。完成品の試験には、硬度試験 (ロックウェルまたはビッカース)、スキッドモア・ウィルヘルムまたは類似のロードセルでのトルクと張力の関係の測定、腐食保護検証のための ASTM B117 に準拠した塩水噴霧試験、およびプロファイル測定と GO/NOGO ゲージを使用したねじゲージ検査が含まれます。ロットのトレーサビリティも重要な要素です。各箱には、原材料証明書、生産機械のログ、検査記録にリンクするバッチ番号が付けられている必要があります。このトレーサビリティにより、エンドユーザーは不適合を迅速に特定して封じ込めることができます。ブレーキ システムや昇降装置などの安全性が重要な用途では、第三者によるテストと認証 (認定研究所などによる) により、責任がさらに軽減されます。最高のメーカーは、顧客が締め付け戦略を最適化し、適切な潤滑剤を選択し、リトルクスケジュールを定義できるよう支援する技術サポートも提供しています。

三角型セルフロック技術が信頼性を再定義する理由

従来のねじ山形状と先進的な三角形形状を比較すると、耐振動性が目に見えて向上していることがわかります。標準的な動的試験 (ユンカー試験など) では、平らな表面を持つ丸ねじは、数千の振動サイクル以内に大幅な予圧を失います。対照的に、3 つのローブの弾性回復に基づいたセルフロック設計は、化学ロッカーを追加することなく、クランプ力を長期間維持します。この利点は、オペレータが液体ねじ緩み止め剤を塗布したり、個別のロック パッチを扱ったりする必要がないため、保証コストの削減、現場での故障の削減、および組み立ての簡素化につながります。さらに、ロック効果は摩擦によるものではなく機械的なものであるため、組み立てトルクは氷点下から高温までの温度サイクルにわたって安定しています。ロボット工学、ドローン推進システム、または鉄道信号装置に取り組む設計者にとって、この予測可能性は非常に貴重です。これらの利点を考慮して、業界は、特に内部ジョイントやセミアクセス可能なジョイントに関して、プレーンファスナーから三角形のセルフロックバージョンへの移行を進めています。の小ねじプラットフォームにはすでにタップ穴が必要であるため、このアップグレードに特に適しています。三角形のプロファイルを追加しても設置方法は変わりませんが、パフォーマンスが大幅に向上します。

精密ファスナーの革新的な製造技術

現代のねじ付きファスナーの生産には、材料をロスすることなくワイヤコイルを高速で完成したブランクに変換する多段階冷間成形機が使用されます。冷間圧造により、ヘッドとショルダーの輪郭に沿った好ましい鍛流線が得られ、棒材からの機械加工と比較して疲労強度が向上します。ヘッダー加工後は、ねじ山転造が推奨される方法です。材料を切断するのではなく移動させるため、せん断抵抗が強化された加工硬化されたねじ山フランクが得られます。三角形のセルフロック形状の場合、特殊な転造ダイスが標準雌ねじとの互換性を維持しながら、非円形のローブ パターンを作成します。追加の作業には、非脱落型ワッシャーの穴あけ、セルフピアスタイプのポイントフォーミング、ショルダーボルトの二次旋削加工などが含まれます。環境への配慮も現代の製造を形作ります。閉ループ水処理システム、エネルギー電気誘導熱処理、廃棄物がほぼゼロのコーティング ラインにより二酸化炭素排出量が削減されます。各生産機械にスマート センサーを統合した施設では、振動、温度、サイクル数を監視できるため、予知保全とリアルタイムの品質管理が可能になります。このレベルの洗練はすべてのワークショップで利用できるわけではありませんが、業界の 4 ポイント ゼロ原則に多額の投資を行っている専門家は、一貫性と配信の信頼性についてより高いベンチマークを設定しています。

サプライヤーの能力の評価: 基本的なファスナーを超えて

高性能ねじ付きファスナーを調達する場合、エンジニアリング マネージャーは潜在的なパートナーのさまざまな側面を評価する必要があります。技術エンジニアリング サポート (クランプ荷重の計算、ねじの適合解析、振動試験プロトコルに関するアドバイスを含む) により、商品再販業者と正規のメーカーとが区別されます。社内のツーリングと金型設計機能により、カスタム ヘッド スタンプや特殊なねじ長さへの迅速な対応が保証されます。校正済みのトルク試験機、硬度試験機、金属顕微鏡を備えた認定研究所が、信頼できる品質のデータを提供します。物流と梱包も重要です。防錆 VCI バッグ、層分離ボックス、カンバン配送システムは、組立ラインのスムーズな稼働に役立ちます。もう 1 つの差別化要因は、業界特有の経験です。自動車のティア 1 サプライヤーへの供給と、一般的なハードウェアの小売店への供給では、必要とする文書、PPAP レベル、および変更管理プロセスが大きく異なります。最高のファスナー メーカーは、設計段階の早い段階で顧客と関わり、部品数を削減したり組み立てを簡素化する価値のあるエンジニアリングの提案を提供します。

嘉興新漢科技有限公司 – ファスニング ソリューションにおける優れたエンジニアリング

創業二千十年、嘉興新漢科技有限公司は、精密ネジや堅牢なキャリッジ ボルトと並んで、三角形のセルフロックネジを専門とする先進的なファスナーの著名なメーカーに成長しました。同社は浙江省海塩県の風光明媚な杭州湾エリアに戦略的に位置しており、杭州の南約100キロメートル、上海の北方という絶好の地理的位置にあり、主要産業クラスターへの優れた物流アクセスを提供しています。製造施設はかなりの面積に及び、原材料の分析から最終包装に至る生産チェーン全体を管理する熟練した技術者とエンジニアの専任チームが配置されています。 Jiaxing Xinhan Technology Co., Ltd. は、冷間圧造技術、ねじ転造設備、および厳格な品質管理プロトコルへの継続的な投資を通じて、強度、耐食性、寸法精度の国際基準を満たすファスナーを提供しています。同社が三角形のセルフロック技術に焦点を当てていることは、振動による緩みという業界の最も根深い問題を解決するという同社の取り組みを示しています。自動車アセンブリ、電子エンクロージャ、または農業機械のいずれであっても、Jiaxing Xinhan Technology Co., Ltd. はエンジニアリングの知識と迅速なサービスを組み合わせて、あらゆる留め具がより安全で耐久性のある最終製品に貢献することを保証します。高度な締結において信頼できるパートナーを求めている世界的な OEM および産業販売業者にとって、このメーカーは品質と技術力のベンチマークとなります。

まとめると、一見シンプルに見えますが、小ねじは、適切な材料科学、形状の革新、品質システムに基づいて設計されると、洗練されたコンポーネントに進化しました。適切なファスナーと適切なパートナーの選択は、業務効率と製品ライフサイクルに直接影響します。三角形のセルフロッキング設計の継続的な進歩により、Jiaxing Xinhan Technology Co., Ltd. のようなメーカーは工業用固定具の未来を形作っています。
